30毫米口徑系列13倍變焦200毫米電視變焦鏡頭
軍用極限輕量化：13倍200毫米變焦鏡頭
型 號：SK30/13X-200
焦 距 范 圍：f15mm - 200mm
像 面 尺 寸：φ9.7mm
最 大 分辨 率：200萬像素
獨特聚焦模式： 恒定焦點

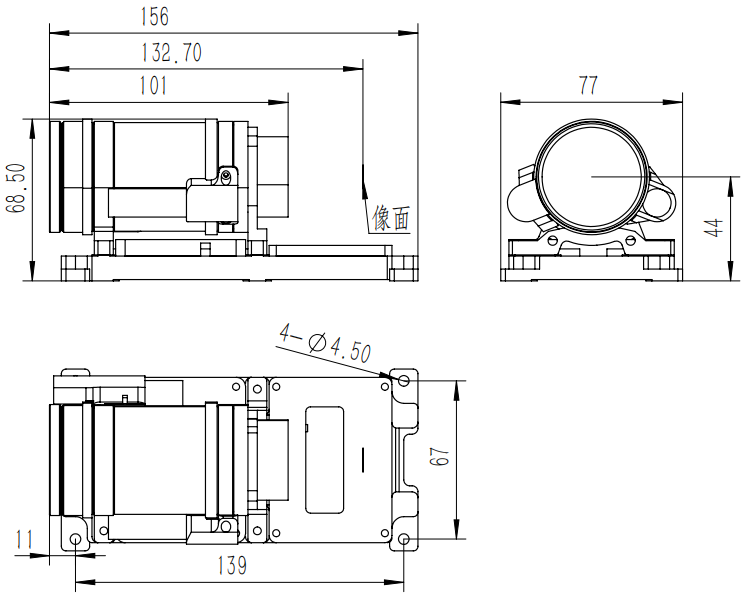

外 形 尺 寸： 長132.7mm× 寬 77mm× 高 68.5mm
主要特點優勢
軍用 · 科研 · 極限輕量化 · 超緊湊型 · 2K清晰度 · 寬光譜 · 無色差 · 多光譜· 抗沖擊 · 恒定焦點 · 高同軸 · 標準化 · 系列化 · 數據化 ·支持定制· 全國產 · 成熟可靠
一、產品型號
SK30/13×-200
二、主要光學參數
焦距范圍：f15mm – 200mm
變焦比：13倍
像面尺寸：φ9.7mm（適配1/1.7″傳感器）
相對孔徑：F4.2（廣角端）– F7.1（長焦端）
光譜響應：400nm – 950nm（可見光-近紅外譜段）
三、成像性能指標
像元清晰度：≥3.75μm
最大分辨率：200萬像素（基于1/1.7″靶面）
光軸穩定性：≥3個像素（按4μm像元計算）
四、控制系統
變焦模式：電動變焦/預置位變焦
聚焦模式：電動聚焦/自動聚焦/恒定焦點
后焦調節功能：±0.5毫米精密調整
數值反饋模式：磁編碼數值反饋
反饋精度：±5％
電源：DC12V,＜10W
五、結構設計
機械接口：標準C接口（支持定制接口）
外形尺寸： 長132.7mm× 寬 77mm× 高 68.5mm
整機重量：> 0.35kg（裸機）
六、環境適應性
抗沖擊標準：GJB150.18A – 2009標準
抗振動標準：GJB150.16A-2009 標準
工作溫度：-45°C – +60°C
七、擴展功能
濾光片系統：2片濾光片切換（電動驅動）
數據通信接口：采用RS422協議控制
技術支持：董有 電話/微信13331697285 E-mail:312282332@qq.com
數據發布時間：2025年6月1日
