短波紅外極小輕量化：20倍300毫米變焦鏡頭
型 號：SK40/20-300SWIR
適 配 傳 感 器：IMX991 IMX990
光譜透過范圍：400nm-1700nm
焦 距 范 圍：f15mm - 300mm
像 面 尺 寸：φ10.1mm
最 大 分 辨 率：200萬像素
獨特聚焦模式： 精準跟焦（CDFS）

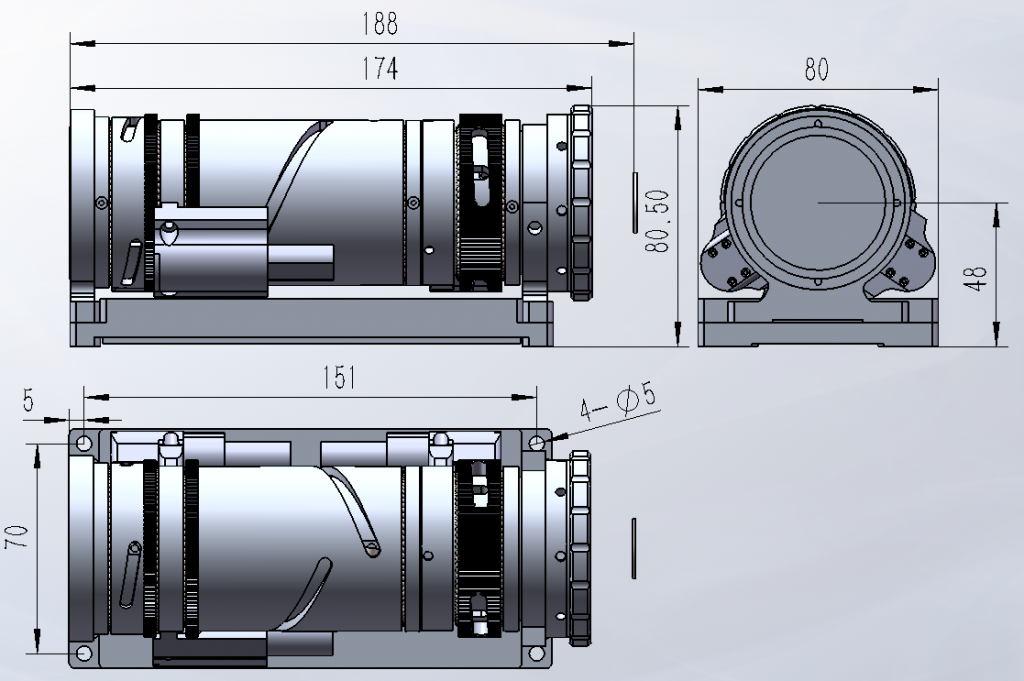

外 形 尺 寸： 長177mm× 寬 80mm× 高 80mm
產品詳情
《長春眾有光學科技》 短波紅外：?40毫米口徑系列20倍變焦300毫米電視變焦鏡頭技術規格書
??
一、產品型號
SK40/20-300 SWIR
?
二、主要光學參數
焦距范圍：f15mm – 300mm
?
變焦比：20倍
?
像面尺寸：φ10.1mm（適配1/1.6″傳感器）
?
相對孔徑：F4.3（廣角端）– F8.1（長焦端）
?
光譜透過范圍：400nm-1700nm
?
三、成像性能指標
像元清晰度：≥5μm
?
最大分辨率：200萬像素（基于1/1.6″靶面）
?
光軸穩定性：≥3個像素（按4μm像元計算）
?
四、控制系統
變焦模式：電動變焦/預置位變焦
?
聚焦模式：電動聚焦/自動聚焦/精準跟焦（CDFS）
?
后焦調節功能：±4毫米精密調整
?
數值反饋模式：磁編碼數值反饋
反饋精度：±5％
電源：DC12V,＜10W
五、結構設計
機械接口：標準C接口（支持定制接口）
?
外形尺寸：?長177mm× 寬 80mm× 高 80mm
整機重量：> 0.95kg（含驅動機構）
?
六、環境適應性
抗沖擊標準：GJB150.18A – 2009標準
抗振動標準：GJB150.16A-2009 標準
工作溫度：-45°C – +60°C
?
七、擴展功能
濾光片系統：2/3/4片濾光片切換（電動驅動）
?
數據通信接口：采用RS422協議控制
技術支持：董有 ???電話/微信13331697285 ???E-mail:312282332@qq.com?????
?
數據發布時間：2025年4月1日
